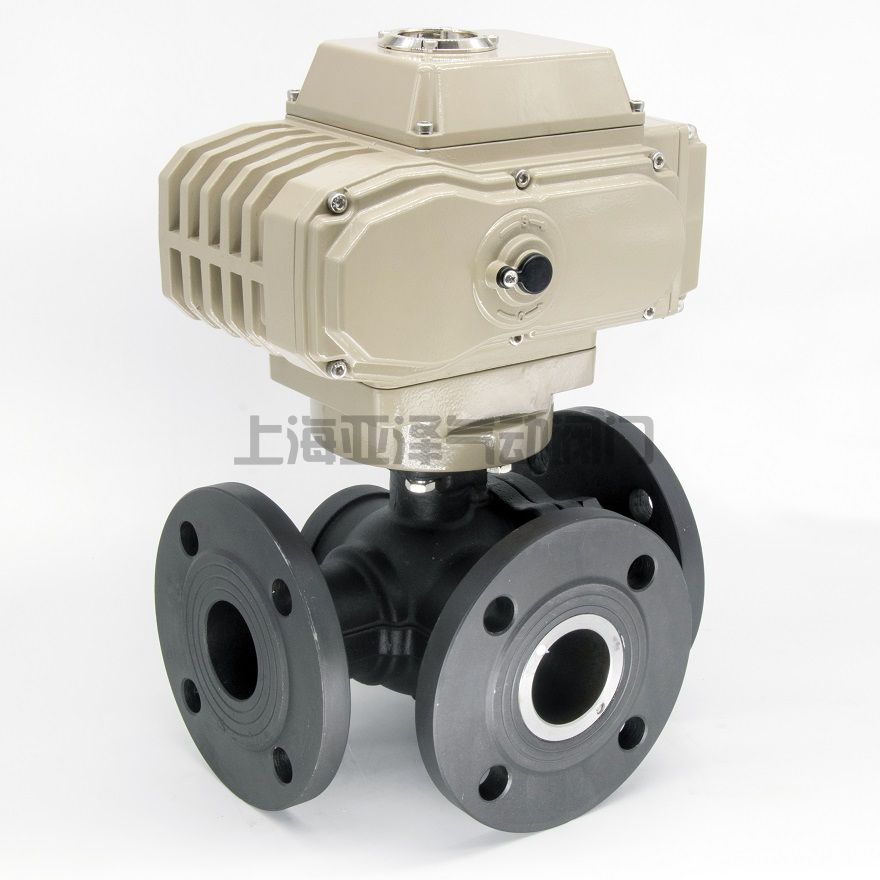

Q941F-16P不銹鋼電動球閥

作者：佚名 發布時間：2022-10-29 12:33:44點擊：
產品名稱：不銹鋼電動球閥 產品型號：Q941F
公稱通徑： DN15～DN300 結構形式： 球形
公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、螺紋、對夾
適用溫度： ≤350ºC 驅動方式： 電動（可佩帶手操）
閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 水、油、氣體、液體 生產廠家：上海亞澤閥門有限公司

****科閥門生產的Q941F不銹鋼電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。Q941F-16P/25P/40P/64P不銹鋼電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。 （1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa) ≤公稱壓力
閥體形式 兩段式鑄造球閥
連接形式 法蘭式、焊接式、螺紋式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快開型
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1 350：1
配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
執行器類別 引進型JOX系列執行器參數 引進型3610R系列執行器參數 引進型JHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S
保護裝置 過熱保護 過載保護 內置過熱保護、過載保護
環境溫度 -30°～60° -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP55 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 比例控制單元 電位計、比例控制單元
驅動電機 8W/E AC可逆電機 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2-PF 1/2〞進線線鎖 2個 PF 3/4”
殼體材料 鋁合金 鋼，鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次
零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
填料 V型PTFE、柔性石墨
公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
不銹鋼電動球閥（防爆型）不銹鋼電動球閥（標準型）
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H、A 由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢***公司技術部。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
標準型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

****科閥門生產的不銹鋼電動球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過4.0MPa以上法蘭尺寸請咨詢本公司技術部。以上法蘭尺寸是根據國標（GB/T9113-2000的標準）設計，也可根據客戶要求定制其他標準。
